一、产品概述

多目标遥测接收天线，可在 200MHz带宽内，实现4个遥测目标的自动独立对准接收。采用数字二维多波束+水平转台方案，可在水平俯仰 90度范围内实现电扫描，水平 360 范围内实现机械扫描，从而实现同时覆盖空域多个不同方位目标的发现跟踪及遥测任务。监控管理上位机软件可实现对多路遥测目标的的实时显示和监控，能适应未来测控系统多目标、数字化、灵活性和可靠性的需求，具有良好应用前景。

二、主要指标

(1)工作频段:2200MHz~2400MHz(可根据需要扩展);

(2)工作带宽:200MHz;

(3)支持遥测体系:全部(本系统只实现目标跟踪和信号透传);

(4)天线单元数:32个;

(5)天线总增益:≥20dB(中央波束)、18dB(90 度范围内波束);

(6)天线极化:同时支持±45 度左右旋圆极化(可选择极化独立输出或极化合成后输出);

(7)接收链路总噪声系数:<2dB;

(8)遥测距离:需根据信标发射功率、信标天线增益、信号带宽、接收天线增益、接收链路噪声系数估算;

(9)水平电扫覆盖波束宽度:90 度;

(10)俯仰电扫覆盖波束宽度:仰角0度~90 度;

(11)水平机械扫描角度:360度连续旋转;

(12)输出信号接口:光纤1路(集成4个目标基带信息)、射频口4路(4个目标射频信号);

(13)输出射频频率:2200MHz~2400MHz(可配置);

(14)目标区分:频分(也可升级为空分);

(15)目标区分最小频率间隔:2MHz。

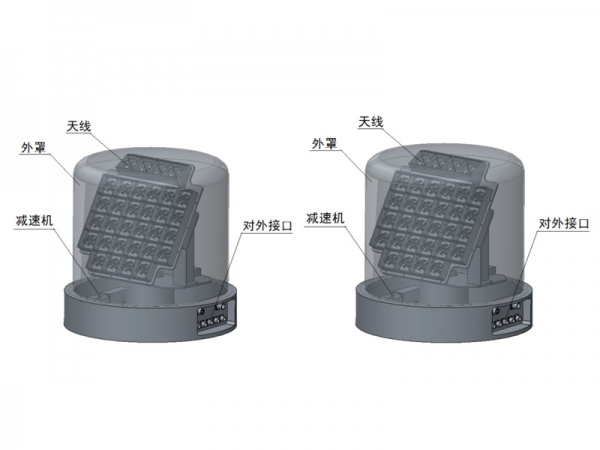

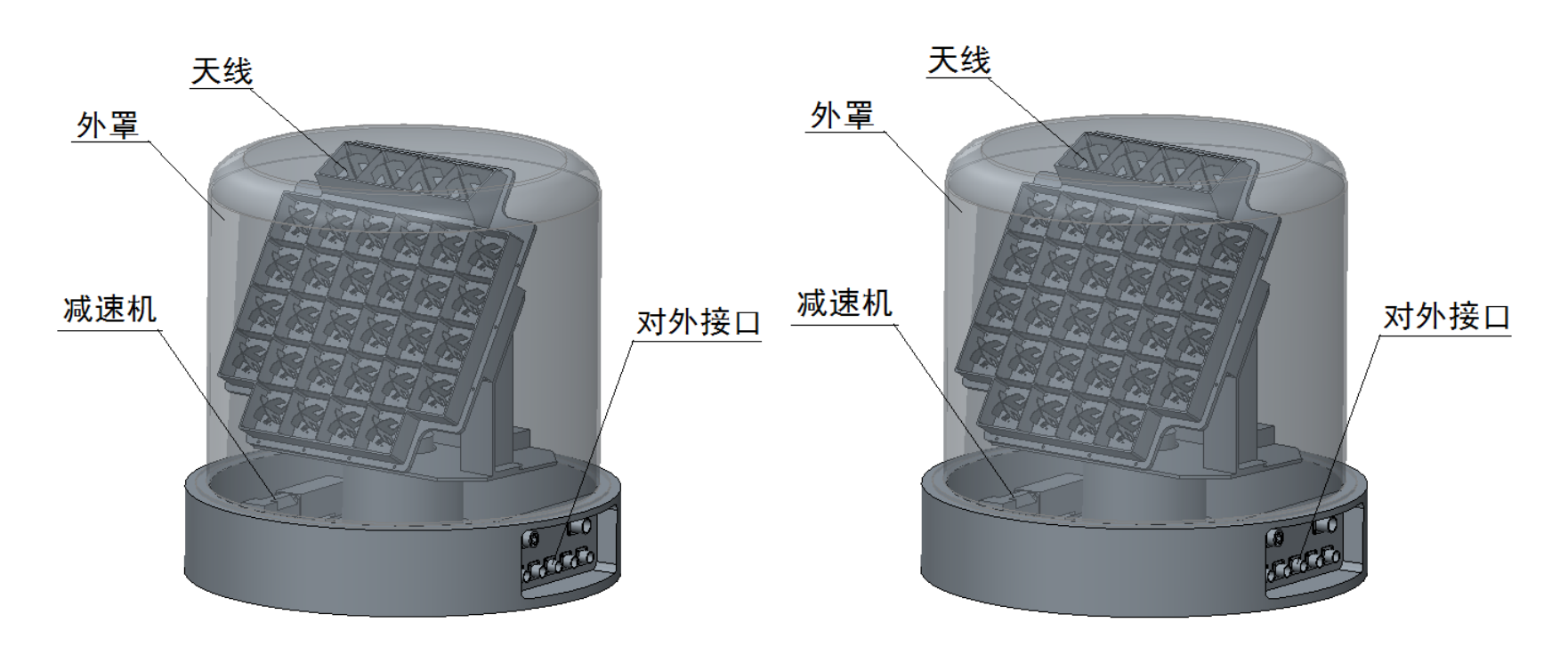

三、产品内部结构

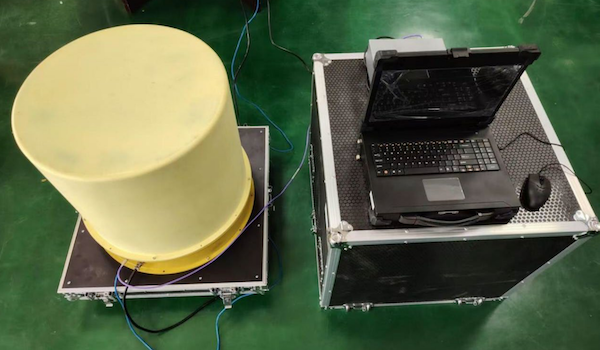

三、产品外形
